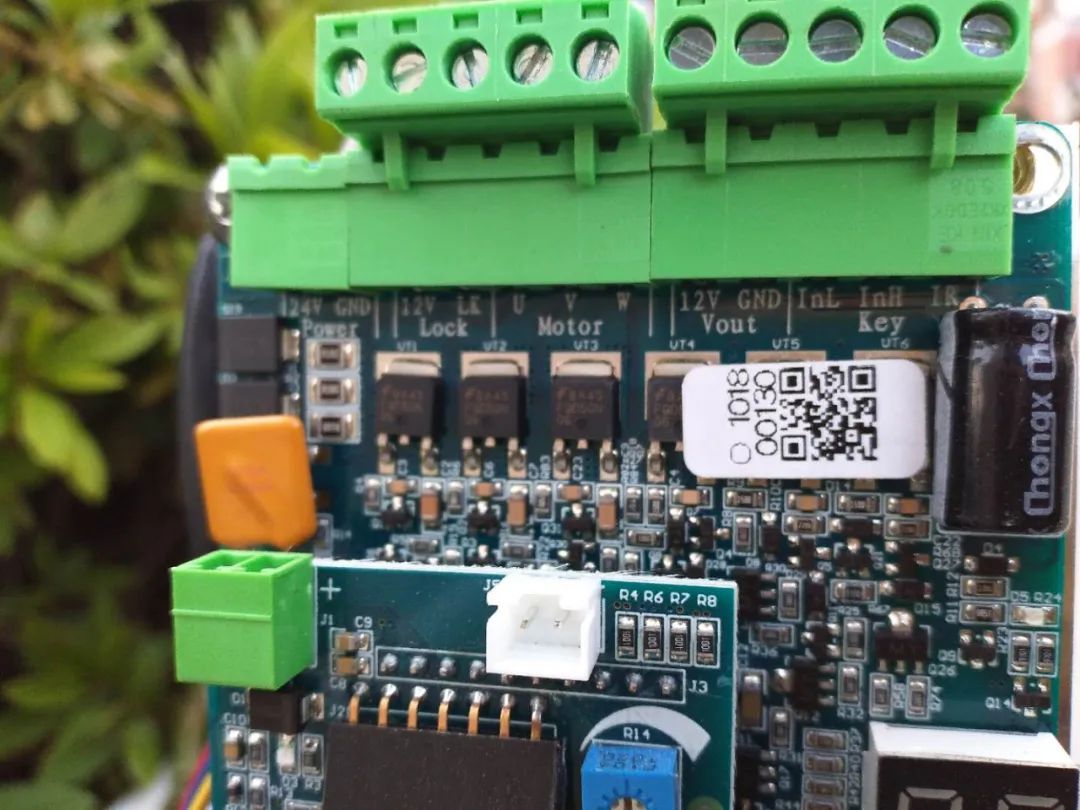

 门禁，对于安防人来说，是司空见惯并必须精通的一门活儿，我们就目前较有代表性小区大门口门禁说说...下图为开门机的控制板.

小区大门门禁的基本组成部分：门禁机，电磁锁，开门机。

将三块有机结合起来即可协调运作，一般大门情况如下：

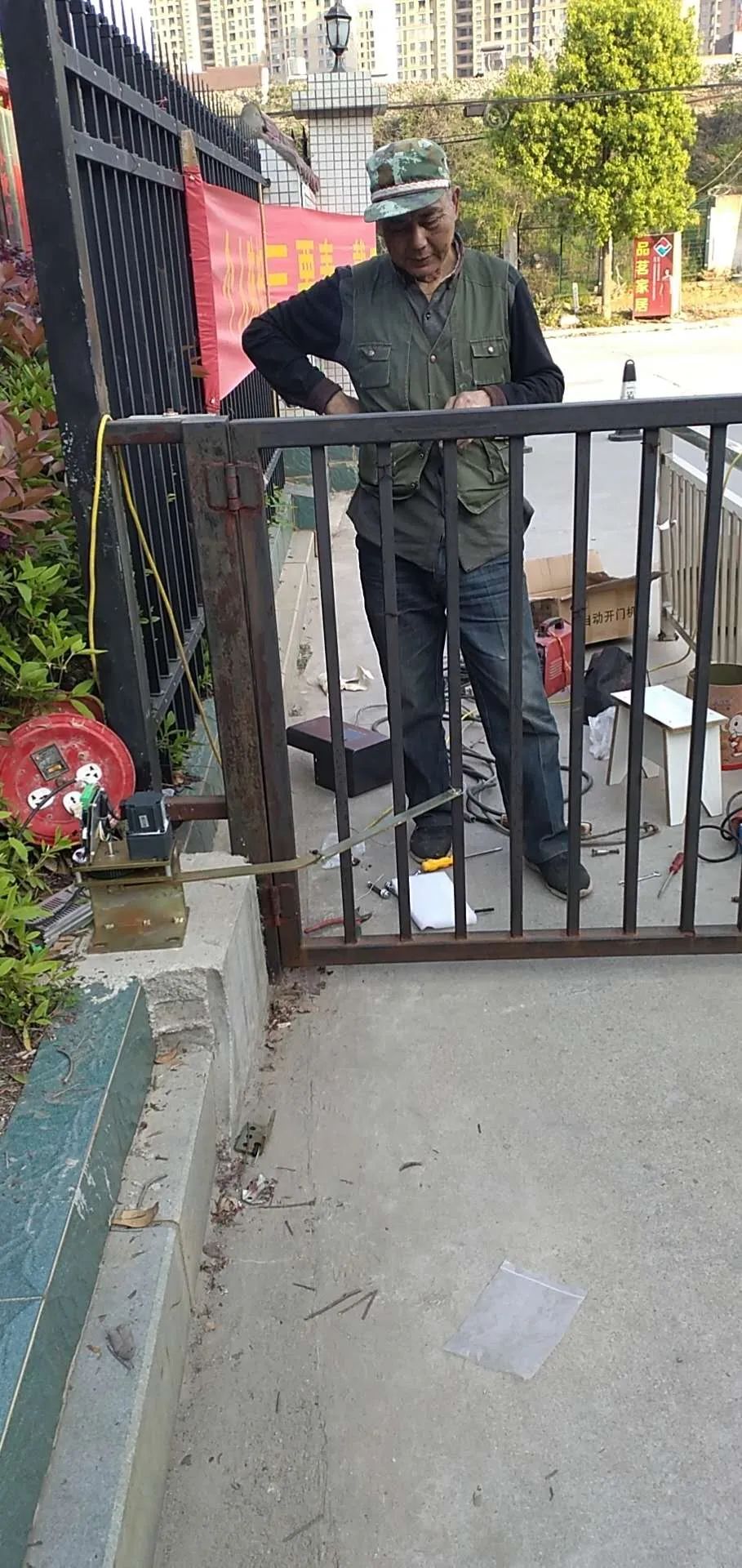

上图左下角处为已刚安装好的落地开门机，目前正在调试中，鹏大工作人员在查看尺寸。

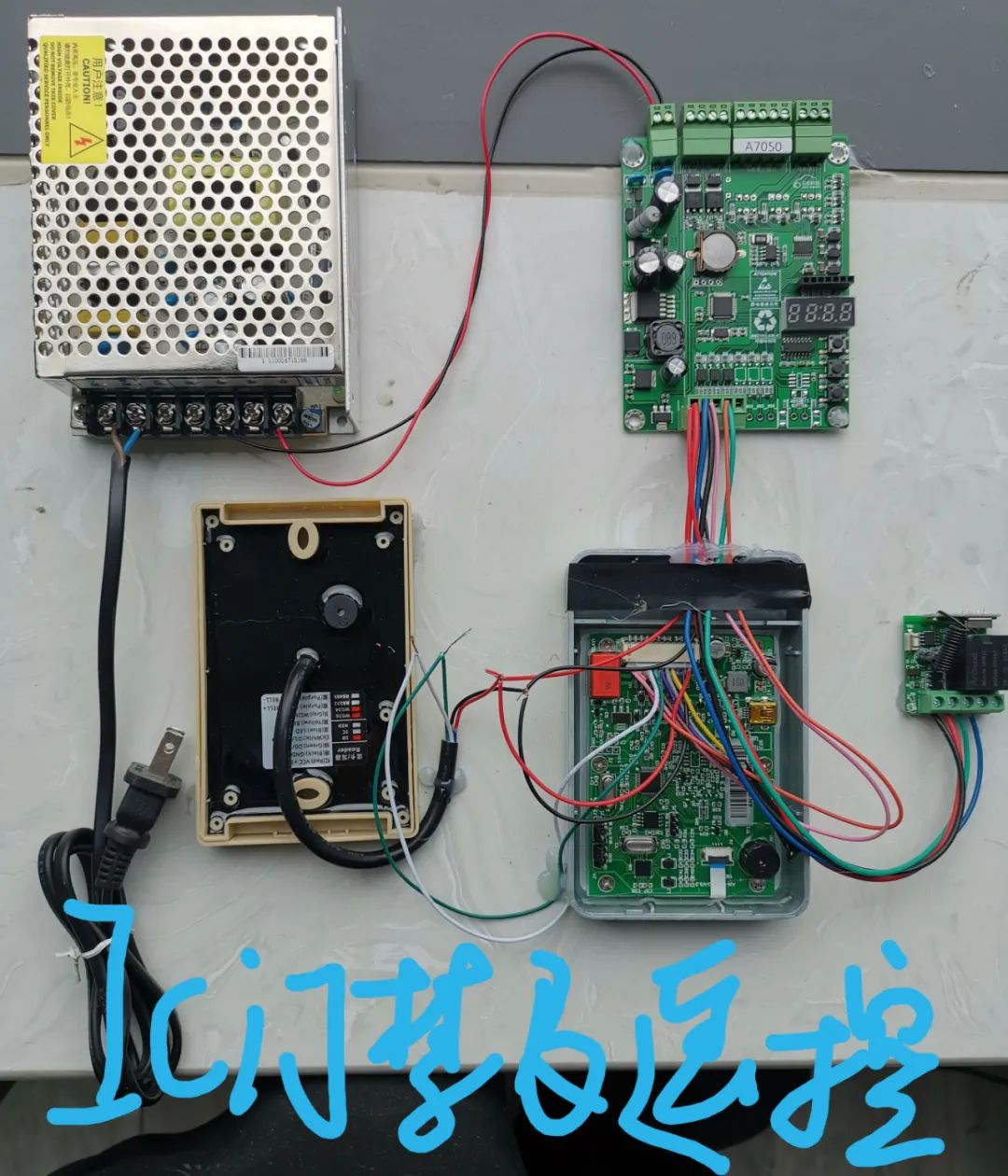

安装前所有设备调试设定OK

安装前在工地先了解与查看，看是不是缺少什么并在脑海中做一个初步规划与设计。

安装开始啦，首先将外围的设施搞定，防雨配电箱，线路，立柱固定，防水，做完后，其次安装锁，门禁机，开门机到位。

最后就是接线与调试啦。这一块是马虎不得的，我的思路是这样，门禁机用专门的12V5A电源单独供电，红黑线接上即可，然后将门禁机上的COM灰与NO黄线接到开门机上对应的GND与INL端上，电磁锁就近接到开门机上12伏处黑红两条线。

安装后先检查是不是未接好或正确与否？接着就要做几张管理卡来试机，反复试反复调，直到客户满意为止

当然对于指纹门禁机来说，安装前须联网线到电脑中，通过安装的软件来注册管理卡，这道工序不要弄反了。否则太麻烦了，拆了装浪费工时的。

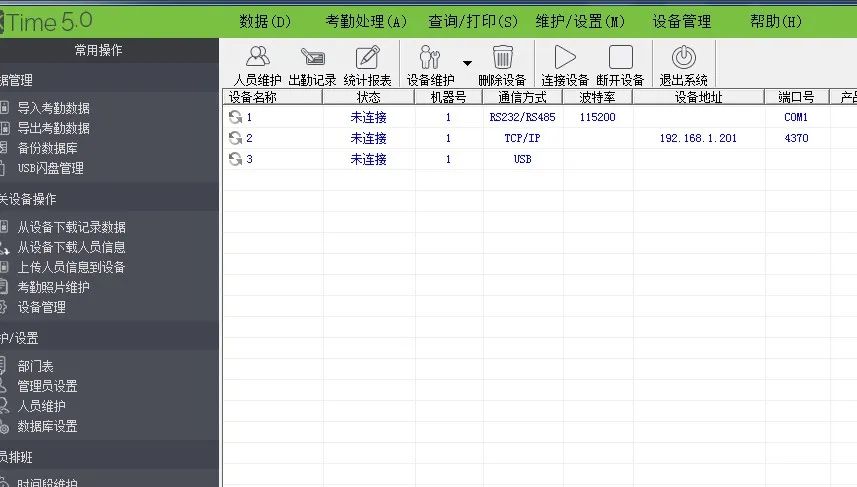

（首先点击抬头的连接设备字样，然后点击左边的人员维护栏，进行管理卡注册登记）

一件小小的门禁安装，涉及了方方面面，立柱焊接切割，固定，线路布控，防水安装，接线安排，工作的先后顺序安排，牢实美观，成本管制。。。。下图为常用的门禁线路图供同行学习备用。
